Jak správně namontovat skládací dveře a kování
Na úvod je důležité zmínit, že existuje více způsobů montáže – vždy záleží na konkrétním typu dveří, způsobu uchycení ramen, materiálu stěny pro kolejnici, druhu podlahy pro vodicí trn a podobně. Tento návod tedy nemusí být univerzální pro všechny situace, ale s jistotou pokrývá většinu běžných případů (cca 90 %). Postup, který zde popisujeme, používáme my sami při montážích a máme ho ověřený desítkami realizací.
Materiál potřebný k montáži:
- Závitová tyč M8 na uchycení kolejnice
- Matice M8 na uchycení kolejnice
- Chemická kotva pro uchycení kolejnice
- Šrouby M8 a samojistné matice M8 nebo závitové vložky M8 se šrouby – k uchycení ramen ke dveřím
Dle typu zdi nebo konstrukce doporučujeme:
- Montáž do děrované cihly (např. Porotherm): Použijte sítko pro chemickou kotvu.
- Montáž do sádrokartonu: Doporučujeme kovové hmoždinky tzv. Molly kotvy.
- Montáž do dřevěných konstrukcí: Nejlepší jsou 6mm konstrukční vruty s talířovou hlavou.
Montážní postup:
1) Uchycení posuvných ramen ke dveřím

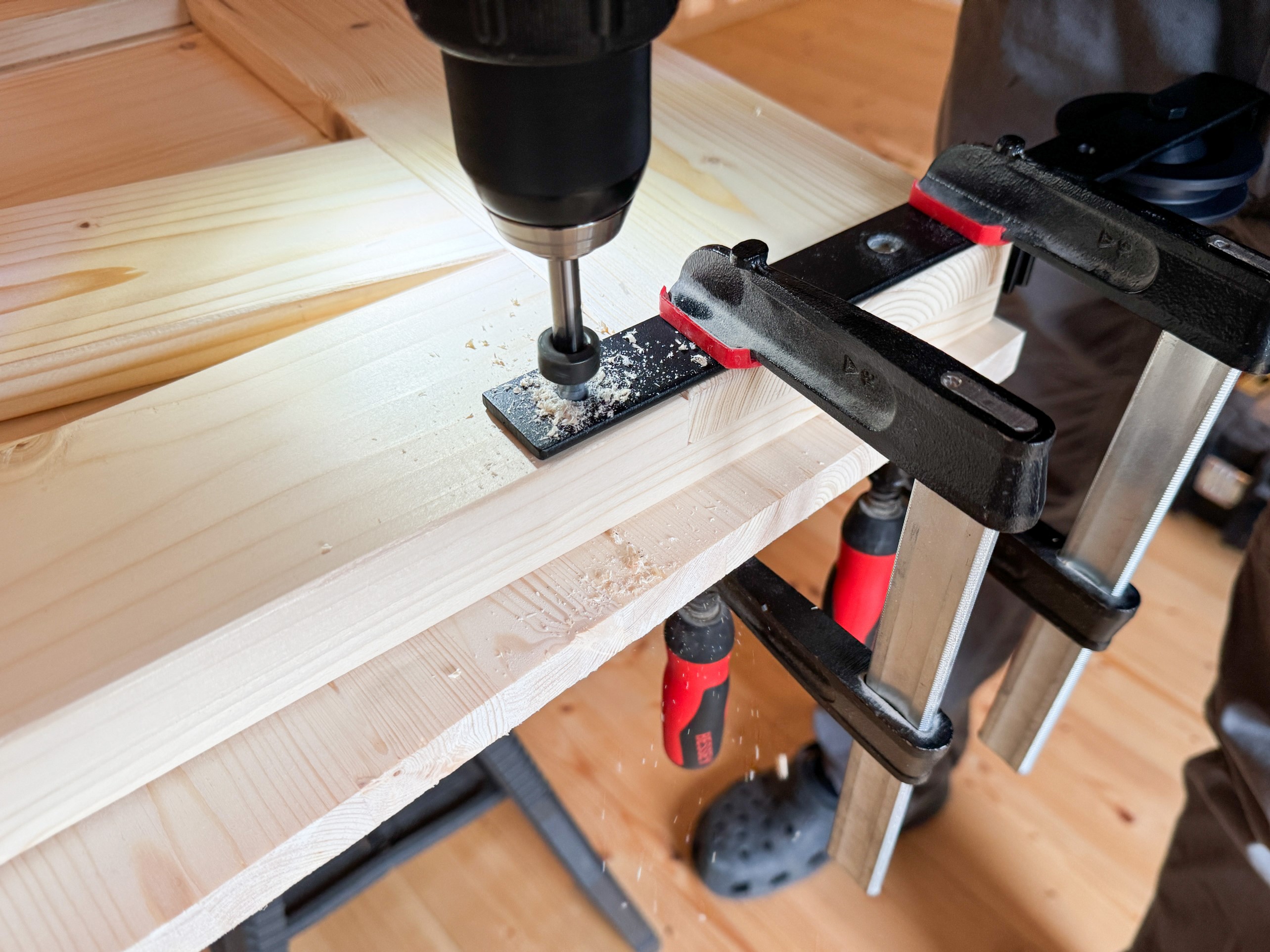

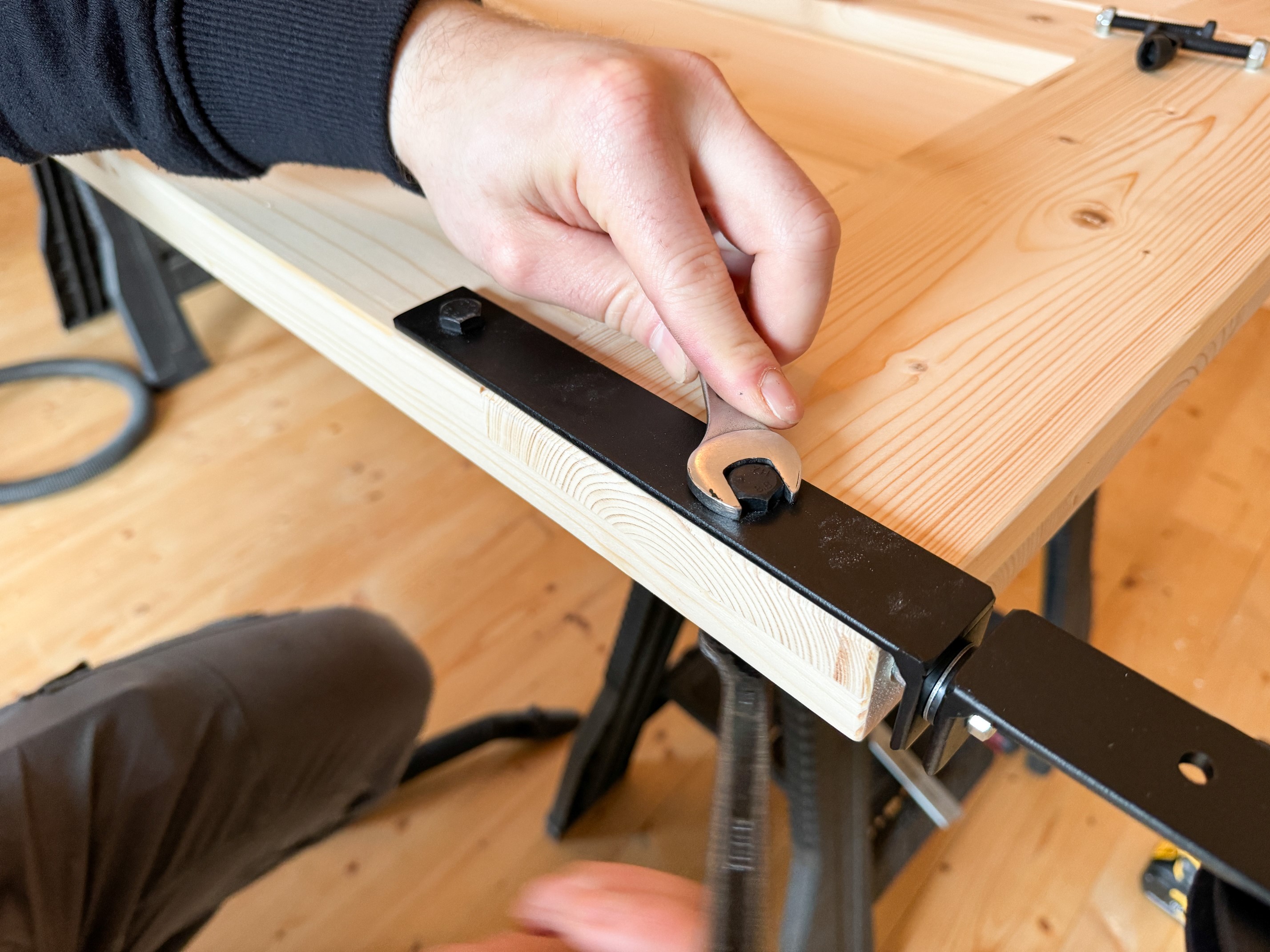

Dveře si položte na rovnou plochu. Nejprve připevněte ramena – začněte tím fixním, které je určeno pouze k otáčení dveřního křídla a nejezdí po kolejnici. To poznáte podle otvoru těsně pod kladkou (u druhého ramene chybí). Ramena přiložte ke dveřím, označte si otvory, a vyvrtejte je.
Čím blíže ke hraně dveří rameno připevníte, tím méně místa budou dveře potřebovat při skládání a tím blíže mohou být ke zdi.
- Pokud používáte šrouby, provrtejte dveře skrz – z druhé strany doporučujeme přiložit zbytek dřeva, aby se povrch dveří nevyštípl.
- Při použití závitových vložek vrtejte jen do potřebné hloubky (např. si ji označte elektrikářskou páskou na vrtáku).
Dbejte na to, aby obě ramena byla ve stejné výšce.
2) Montáž madel

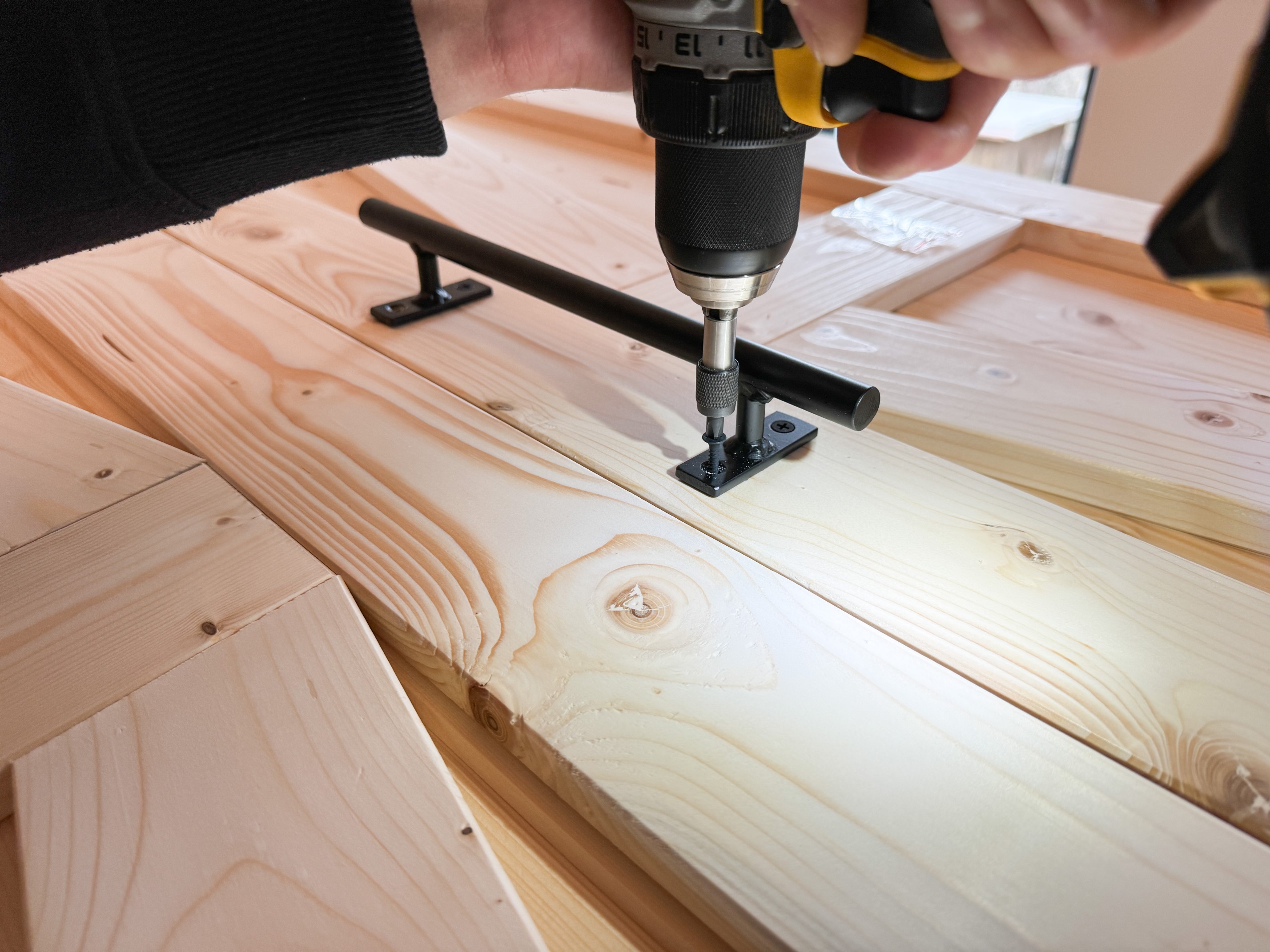

Vyměřte si polohu madel, označte místa pro otvory, předvrtejte vrtákem 2–3 mm a připevněte madla pomocí dodaných vrutů.
3) Otvor pro vodicí kolík
Na spodní straně dveří, na stejné straně jako fixní rameno, vyvrtejte otvor Ø11–12 mm pro vodicí kolík. Otvor musí být přesně v ose fixního ramene, hluboký a rovný.
4) Montáž kolejnice
Připravte si podložky vysoké cca 10 mm – ty určují výšku dveří nad podlahou. Dveře položte s osazenými rameny a madly na podložky, vycentrujte a postavte kolmo.
Kolejnici vložte do kladek (jako by už byly dveře zavěšené), vycentrujte a zatlačte směrem nahoru. Označte výšku jednoho montážního otvoru, pak kolejnici sundejte a dveře odložte.

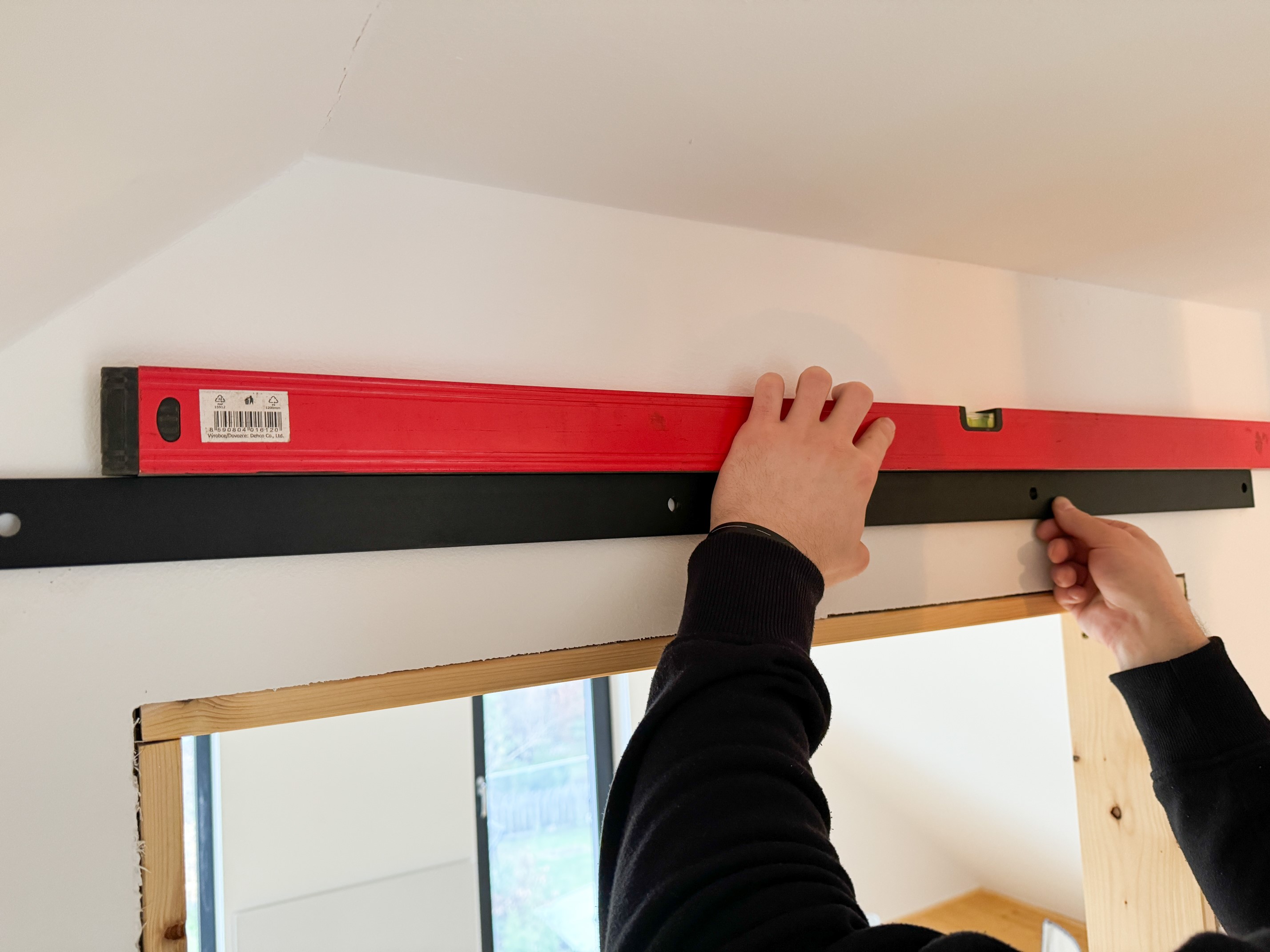

Přiložte kolejnici na stěnu a pomocí vodováhy ji srovnejte do roviny. Označte si ostatní montážní otvory.
5) Vrtání a uchycení kolejnice
Pro závitovou tyč M8 použijte vrták Ø10 mm. Pokud to zdivo umožňuje, doporučujeme hloubku 8–10 cm. Otvory důkladně vyčistěte.
Závitové tyče si nařezejte na cca 20 cm – jejich délku později upravíte podle potřeby. Do otvorů aplikujte chemickou kotvu dle návodu, vložte tyče a nechte vytvrdnout.
6) Zavěšení dveří a kontrola výšky a vzdálenosti

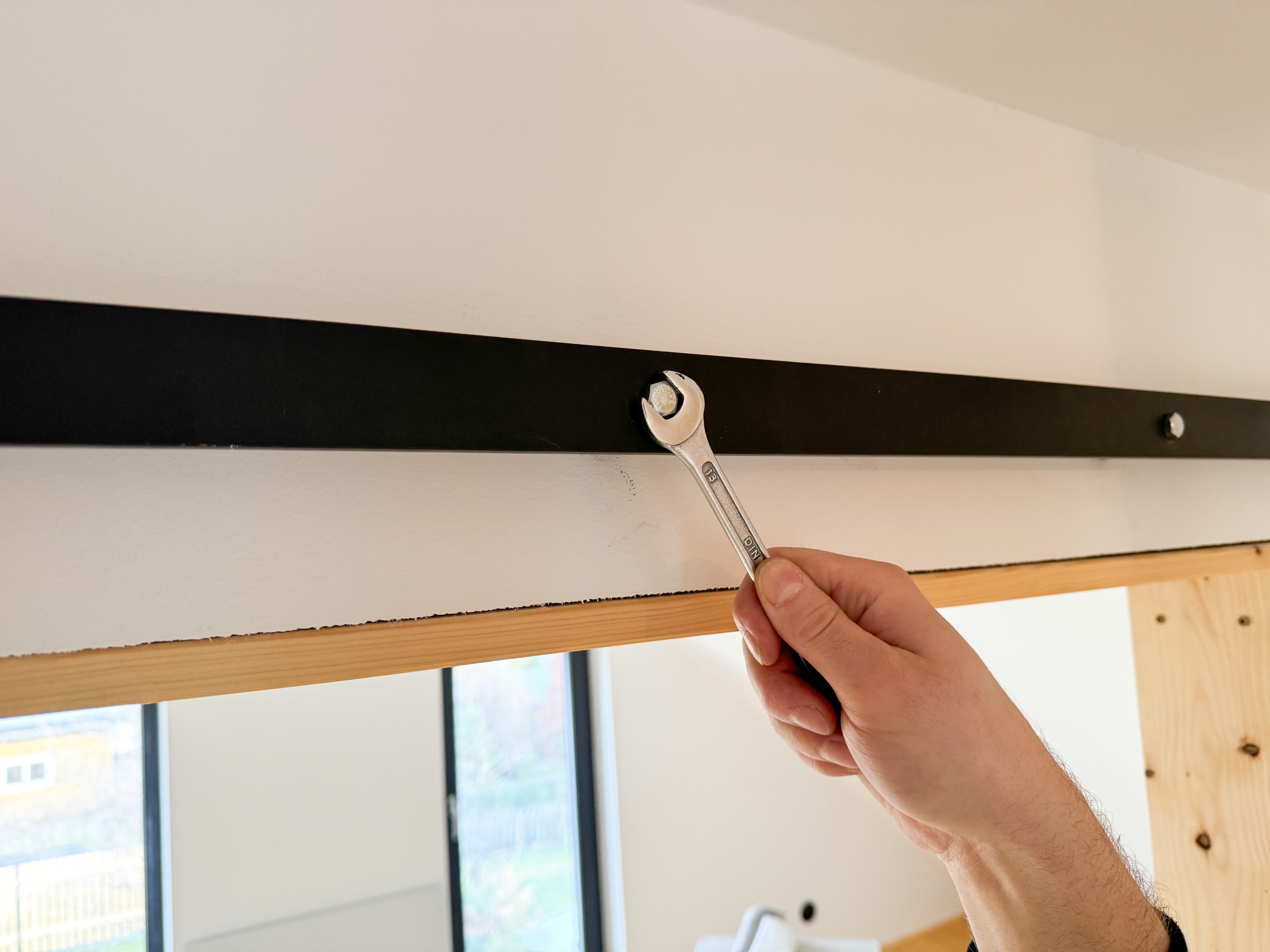

Na vytvrzené závitové tyče nasaďte podložky a kolejnici (nezapomeňte předem nasunout dorazy). Tyče zatím nezkracujte.
Dveře zavěste a zkontrolujte výšku od podlahy a vzdálenost od stěny:
Dveře příliš nízko: zkuste závitové tyče lehce ohnout nahoru (opravdu jen mírně). Pokud to nepomůže, zvažte zkrácení spodní části dveří.
Dveře příliš vysoko: mírně přihněte tyče dolů nebo vyvrtejte větší otvory do ramen. Můžete také vypodložit vodicí trn.
Dveře daleko od zdi: zkraťte podložky.
Dveře příliš blízko zdi: přidejte klasické podložky M8–M10.
7) Zkrácení závitových tyčí
Po finálním usazení kolejnice a kontrole výšky tyče zkraťte tak, aby končily zároveň s maticemi.
8) Montáž vodicího kolíku
Zavěste dveře a vycentrujte je. Označte místo pro montáž vodicího kolíku. Podle typu podlahy jej:
- přivrtejte přímo do podlahy,
- nebo použijte hmoždinku,
- v případě podlahového topení doporučujeme přilepení lepidlem Mamut.
9) Zajištění fixního ramene ke kolejnici

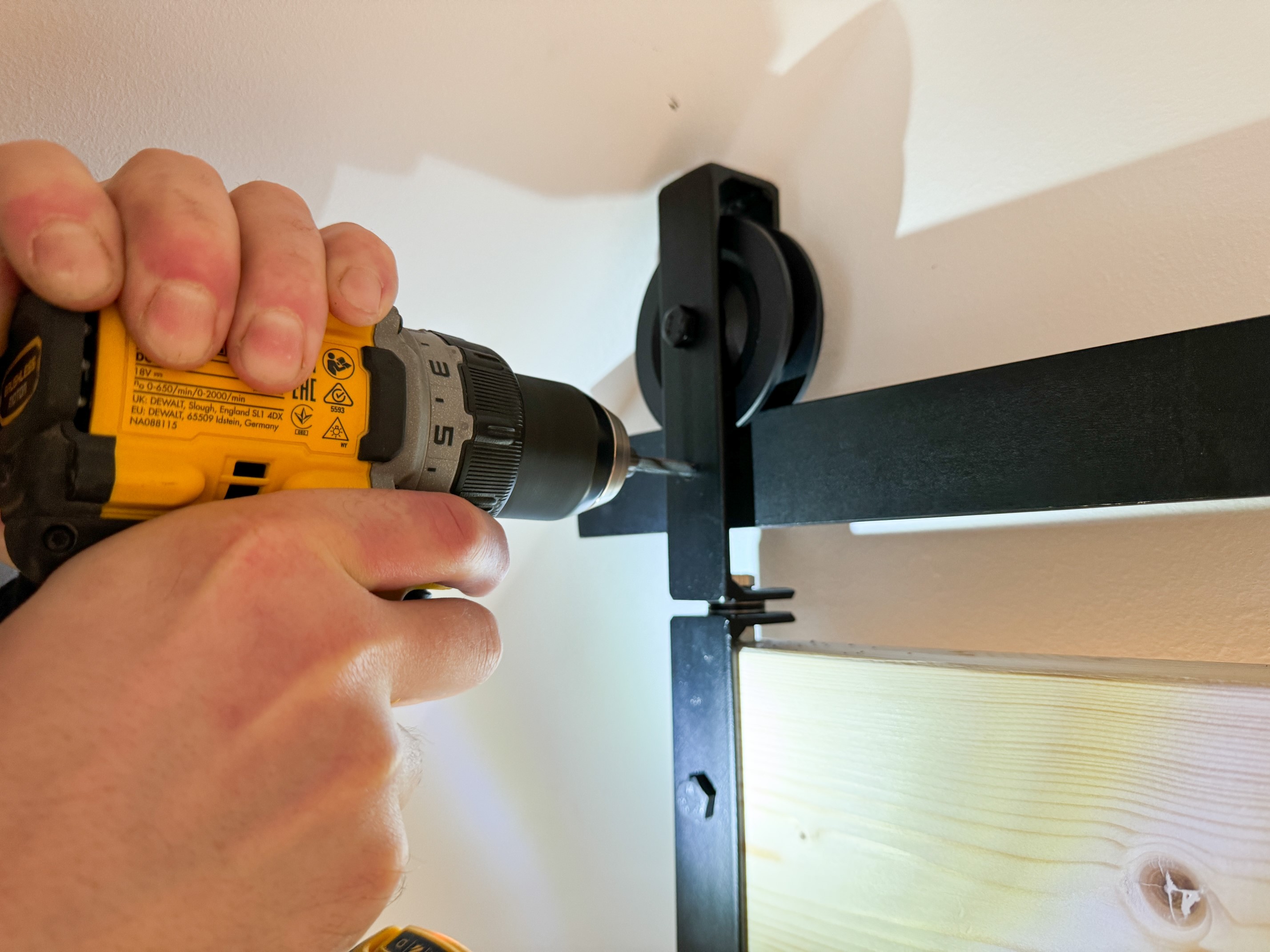

Zavěste dveře na kolejnici i vodicí kolík. V místě otvoru ve fixním rameni vyvrtejte do kolejnice otvor Ø6 mm. Vložte distanční podložku mezi rameno a kolejnici, provlékněte dodaný šroubek oběma otvory a dotáhněte.
